تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | DWDM معدد | الأساسية: | 900um أنبوب فضفاض |
|---|---|---|---|
| الطول: | 0.5 متر | الطول الموجي: | C45 ~ C53 |
| موصل: | LC / UPC | تطبيق: | مركز البيانات |
| تسليط الضوء: | ,,sfp fiber optic transceiver |
||

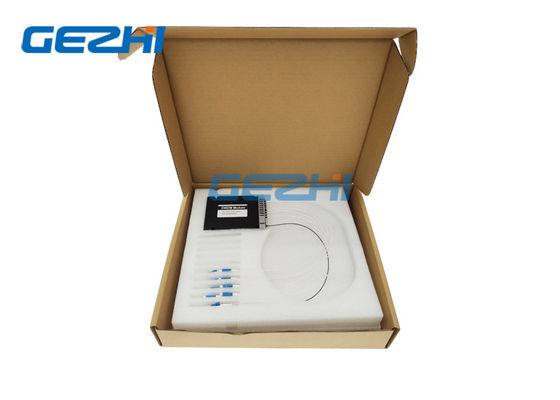

8 + 1 معدد إرسال DWDM قائم على التصفية
توفر GEZHI ترقية النطاق الترددي منخفض التكلفة لشبكات اتصالات الألياف البصرية الحالية.تعتمد جميع عناصر DWDM لدينا على تقنية مرشح الأغشية الرقيقة.توفر GEZHI DWDM عالي الجودة مع عرض نطاق قناة مسطح وتكوين قناة مرن وفقدان إدخال منخفض وعزلة عالية.يمكن لكل معدد إرسال DWDM يعتمد على عامل التصفية 8 + 1 إرسال واستقبال ما يصل إلى 8 اتصالات بمعايير أو معدلات بيانات أو بروتوكولات مختلفة عبر وصلة ألياف بصرية واحدة دون إزعاج بعضها البعض.يدعم كل معدد إرسال DWDM 8 + 1 قائم على عامل التصفية ESCON و ATM والقناة الليفية وشبكة جيجابت إيثرنت عبر كل منفذ.
|
المميزات |
التطبيقات |
|
|
مواصفات معدد إرسال DWDM 8 + 1 على أساس مرشح
| المعلمات | القيمة | ||||||
| مساحة القناة (جيجاهرتز) | 100 | 200 | |||||
| رقم القناة | 1 * 4 | 1 * 8 | 1 * 16 | 1 * 4 | 1 * 8 | 1 * 16 | |
| الطول الموجي المركزي (نانومتر) | شبكة الاتحاد | ||||||
| دقة الطول الموجي للمركز (نانومتر) | ± 0.05 | ± 0.1 | |||||
| قناة Passband (@ -0.5dB) (نانومتر) | 0.22 | 0.5 | |||||
| نوع الألياف | SMF-28e مع أنبوب فضفاض 900um أو العميل المحدد | ||||||
| IL (ديسيبل) | 1.4 | 2.5 | 3.8 | 1.7 | 2.9 | 3.1 | |
| Passband Ripple (ديسيبل) | 0.35 | 0.4 | 0.5 | 0.35 | 0.4 | 0.5 | |
| العزلة (ديسيبل) | القناة المجاورة | 25 | 28 | ||||
| قناة غير متجاورة | 40 | ||||||
| PDL (ديسيبل) | 0.2 | ||||||
| PMD (بس) | 0.1 | ||||||
| RL (ديسيبل) | 45 | ||||||
| الاتجاهية (ديسيبل) | 50 | ||||||
| الطاقة الضوئية القصوى (ميغاواط) | 500 | ||||||
| درجة حرارة التشغيل (درجة مئوية) | -20 ~ 70 | ||||||
| درجة حرارة التخزين (درجة مئوية) | -40 ~ 85 | ||||||
| حزمة BOX (مم) | 100 * 80 * 10 أو 140 * 115 * 18 | ||||||
| حزمة LGX | 1U ، 2U | ||||||
| حزمة تركيب الرف 19 بوصة | 1U | ||||||
شبكة الاتحاد الدولي للاتصالات في النطاق C
| قناة | (جيجاهرتز) | الطول الموجي (نانومتر) | قناة | (جيجاهرتز) | الطول الموجي (نانومتر) |
| ج 21 | 192100 | 1560.61 | ج 41 | 194100 | 1544.53 |
| ق 22 | 192200 | 1559.79 | ق 42 | 194200 | 1543.73 |
| ق 23 | 192300 | 1558.98 | ق 43 | 194300 | 1542.94 |
| ج 24 | 192400 | 1558.17 | ج 44 | 194400 | 1542.14 |
| ج 25 | 192500 | 1557.36 | ج 45 | 194500 | 1541.35 |
| ق 26 | 192600 | 1556.55 | ق 46 | 194600 | 1540.56 |
| ج 27 | 192700 | 1555.75 | ج 47 | 194700 | 1539.77 |
| C28 | 192800 | 1554.94 | ج 48 | 194800 | 1538.98 |
| ق 29 | 192900 | 1554.13 | ق 49 | 194900 | 1538.19 |
| ج 30 | 193000 | 1553.33 | ق 50 | 195000 | 1537.40 |
| ق 31 | 193100 | 1552.52 | ق 51 | 195100 | 1536.61 |
| ق 32 | 193200 | 1551.72 | ق 52 | 195200 | 1535.82 |
| ق 33 | 193300 | 1550.92 | ق 53 | 195300 | 1535.04 |
| ق 34 | 193400 | 1550.12 | ق 54 | 195400 | 1534.25 |
| ق 35 | 193500 | 1549.32 | ق 55 | 195500 | 1533.47 |
| ق 36 | 193600 | 1548.51 | ق 56 | 195600 | 1532.68 |
| ق 37 | 193700 | 1547.72 | ق 57 | 195700 | 1531.90 |
| ق 38 | 193800 | 1546.92 | ج 58 | 195800 | 1531.12 |
| ق 39 | 193900 | 1546.12 | ج 59 | 195900 | 1530.33 |
| ق 40 | 194000 | 1545.32 | C60 | 196000 | 1529.55 |
| ق 61 | 196100 | 1528.77 |
8 + 1 معلومات طلب معدد إرسال DWDM المعتمد على عامل التصفية
| قناة التباعد | ترتيب | عدد القنوات | نوع الألياف | طول الألياف | موصل | التعبئة |
|
1 = 100 جيجا هرتز 2 = 200 جيجا هرتز |
م = مسك D = Demux MD = Mux + Demux X = حسب الطلب |
04 = 4 قناة 08 = 8 قناة …… 16 = 16 قناة 18 = 18 قناة X = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم X = حسب الطلب |
0 = 0.5 م 1 = 1 م 2 = 1.5 م 3 = 2 م X = حسب الطلب |
0 = لا شيء FA = FC / APC FP = FC / UPC SA = SC / APC SP = SC / UPC LA = LC / APC LP = LC / UPC X = حسب الطلب
|
أ = صندوق ABS L = صندوق LGX R1 = 1U19 ”حامل حامل X = حسب الطلب |
