تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | وحدة GPON OLT SFP | معدل البيانات: | 2.5 جرام / 1.25 جرام |
|---|---|---|---|
| الطول الموجي: | 1490/1310 نانومتر | مسافة: | 20 كم |
| موصل: | SC / UPC | ضمان: | 3 سنوات |
| تسليط الضوء: | ,,sfp fiber optic transceiver |
||

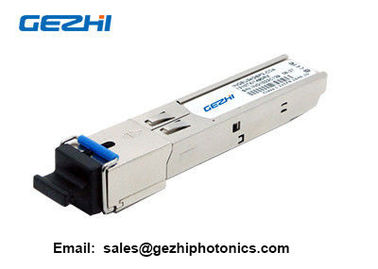

جهاز الإرسال والاستقبال GPON OLT SFP Uplink 2.5G / Downlink 1.25G ، Class C + ، SC / UPC
مواصفات المنتج:
التطبيقات:
جهاز إرسال / استقبال بصري للشبكات البصرية السلبية القادرة على استخدام Gigabit من الفئة B + OLT
المعايير:
ITU-T G.984.2 الفئة B +
اتفاقية جهاز الإرسال والاستقبال المتعدد الأشكال القابل للتوصيل بعامل الشكل الصغير (SFP) 5 يوليو 2000
وصف:
The GEZHI GPON OLT Transceiver is designed for Gigabit-capable Passive Optical Network (GPON ) transmission. تم تصميم جهاز الإرسال والاستقبال GEZHI GPON OLT لنقل الشبكة الضوئية السلبية (GPON) القادرة على جيجابت. The module incorporates 1490nm DFB continuous-mode transmitter and 1310nm burst-mode APD receiver. تشتمل الوحدة على جهاز إرسال الوضع المستمر 1490nm DFB ومستقبل APD 1310nm لوضع الاندفاع.
The transmitter section uses a high efficience 1490nm DFB laser and an integrated laser driver which is desigened to be class-1 eye safty under any single fault. يستخدم قسم جهاز الإرسال ليزر DFB ذو كفاءة عالية 1490 نانومتر ومحرك ليزر مدمج مصمم ليكون من الدرجة الأولى سلامة العين تحت أي خطأ فردي. The laser driver includes APC and temperature compensation functions, which are used for keeping the launch optical power and extinction ratio constant over temperature and aging. يتضمن برنامج تشغيل الليزر وظائف APC وتعويض درجة الحرارة ، والتي يتم استخدامها للحفاظ على إطلاق الطاقة الضوئية ونسبة الانقراض ثابتة على درجة الحرارة والشيخوخة.
The receiver section uses an integrated APD detector and burst mode preamplifier mounted together. يستخدم قسم جهاز الاستقبال كاشف APD مدمجًا ومضخمًا أوليًا لوضع الرشقة مركبًا معًا. To provide fast settling time with immunity to long streams of Consecutive Identical Digits(CID), the receiver requires a reset signal provided by the media access controller(MAC). لتوفير وقت تسوية سريع مع الحصانة ضد التدفقات الطويلة للأرقام المتطابقة المتتالية (CID) ، يتطلب جهاز الاستقبال إشارة إعادة تعيين توفرها وحدة تحكم الوصول إلى الوسائط (MAC). The receiver has fast SD function,the rising time is about 5ns, when reset signal arrived, the SD signal will be turned to low, and the noise in the guard time will be squelched. يتميز جهاز الاستقبال بوظيفة SD سريعة ، ووقت الارتفاع يبلغ حوالي 5 نانو ثانية ، عندما وصلت إشارة إعادة الضبط ، سيتم تحويل إشارة SD إلى مستوى منخفض ، وسيتم تقليل الضوضاء في وقت الحراسة.
The receiver includes digitalized burst mode optical power monitoring function, which converses any of a received ONU optical power directly in digital, with a Trigger input from system. يتضمن جهاز الاستقبال وظيفة مراقبة الطاقة الضوئية في وضع الاندفاع الرقمي ، والتي تقوم بتحويل أي من الطاقة الضوئية ONU المستقبلة مباشرة إلى رقمية ، مع إدخال الزناد من النظام. When rising edge of Trigger detected, the DDM processor starts a burst optical power conversion, the digital result is available via DDM interface after Burst Optical Power Conversion Time. عند الكشف عن ارتفاع حافة الزناد ، يبدأ معالج DDM تحويل الطاقة الضوئية المتسلسلة ، وتكون النتيجة الرقمية متاحة عبر واجهة DDM بعد وقت تحويل الطاقة الضوئية Burst. Trigger pulse width should be more than Burst Optical Power Conversion Holding Time. يجب أن يكون عرض نبضة الزناد أكثر من وقت الاحتفاظ بتحويل الطاقة الضوئية Burst.
يمكن لمقرنة WDM المدمجة أن تميز ضوء الإدخال 1310nm من ضوء الإخراج 1490nm.
تضمن الحزمة المعدنية خصائص EMI و EMC الممتازة ، والتي تتوافق تمامًا مع المعايير الدولية ذات الصلة.
