تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | الاقطاب القاسي المروج بصري | الطول الموجي: | C الفرقة + L |
|---|---|---|---|
| اكتب: | 3 الميناء | رزمة: | أنابيب الفولاذ المقاوم للصدأ |
| رابط: | LC/FC/المنبوذة (PC أو آسيا والمحيط الهادئ) | تطبيق: | إضافة قطرة المتعدد |
| تسليط الضوء: | ,مكونات الألياف كابل الألياف الضوئية,fiber optic cable components |
||

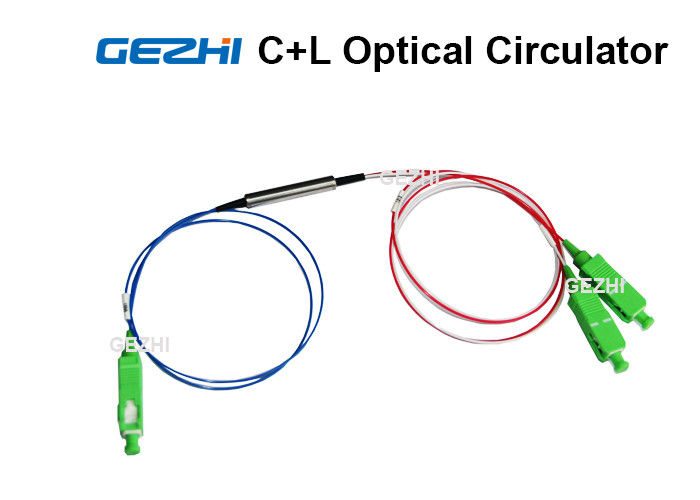

GEZHI الضوئيات "ثلاثة ميناء 1X2 C + L باند البصرية المروج يسمح للضوء للسفر في اتجاه واحد فقط. وهناك إشارة دخول إلى ميناء 1 خروج ميناء 2 مع الحد الأدنى من الخسائر، في حين أن إشارة دخول ميناء 2 وخروج ميناء 3 مع الحد الأدنى من الخسائر. ضوء دخول ميناء 2 يواجه فقدان كمية كبيرة من بميناء 1، والضوء التي تدخل الميناء 3 يواجه فقدان كمية كبيرة من الموانئ في 2 و 1. المروجون البصرية والأجهزة غير متبادلة. وهذا يعني أن أي تغييرات في خصائص الضوء الناجم عن المرور عبر الجهاز لا عكسه عن طريق السفر في الاتجاه المعاكس.
يستخدم على نطاق واسع GEZHI الضوئيات 3port C + L باند المروج بصري في نظم الاتصالات المتقدمة ونظم الاستشعار الألياف الضوئية.
ميزات:
تطبيق
مواصفات
| معامل | P العلمية | |
| ترتيب | ميناء 1 إلى ميناء 2 إلى ميناء 3 | |
| عملية الطول الموجي (نانومتر) | 1525-1610 | |
| العزلة (ديسيبل) | نموذجي | 0.8 |
| أقصى | 1.0 | |
| عزل نموذجي (ديسيبل) | 50 | |
| الحد الأدنى العزلة (ديسيبل) | 35 | |
| عبر الحديث (ديسيبل) | ≥50 | |
| الاستقطاب فقدان تابع (ديسيبل) | <0.2 | |
| الاستقطاب وضع التشتت | <0.1 | |
| عودة الخسارة (ديسيبل) | ≥50 | |
| التعامل مع السلطة (ميغاواط) | 500 | |
| درجة الحرارة Opterating (℃) | -5 ~ + 75 | |
| درجة حرارة التخزين (℃) | -40 ~ + 85 | |
| البعد الحزمة (مم) | Φ5.5xL50 orΦ5.5xL63 | |
المواصفات قد تتغير دون إشعار.
أعلى المواصفات هي للجهاز بدون موصل.
مخطط التطبيق
كما يظهر في الصورة: تقترن القنوات المدخلات DWDM إلى ميناء 1 من الجهاز مع جهاز FBG متصلة ميناء 2. الطول الموجي واحد يعكس من FBG ثم يدخل مجددا المروج في ميناء 2 ويتم توجيهها وفقا لذلك إلى ميناء 3. المتبقية إشارات تمر عبر FBG والخروج على الألياف العلوي.
دائري تستخدم لإسقاط قناة البصرية من نظام DWDM باستخدام بوابة ترشيح ضوئية.
كما يظهر في الصورة: يقع المروج على طرفي الألياف. كل وظائف المروج لإضافة إشارة في اتجاه واحد في حين إزالة إشارة في الآخر. راجع المثال إلى اليسار.
دائري يمكن استخدامها لإرسال الإشارات الضوئية من خلال واحد من الألياف في اتجاهين.
الأبعاد
